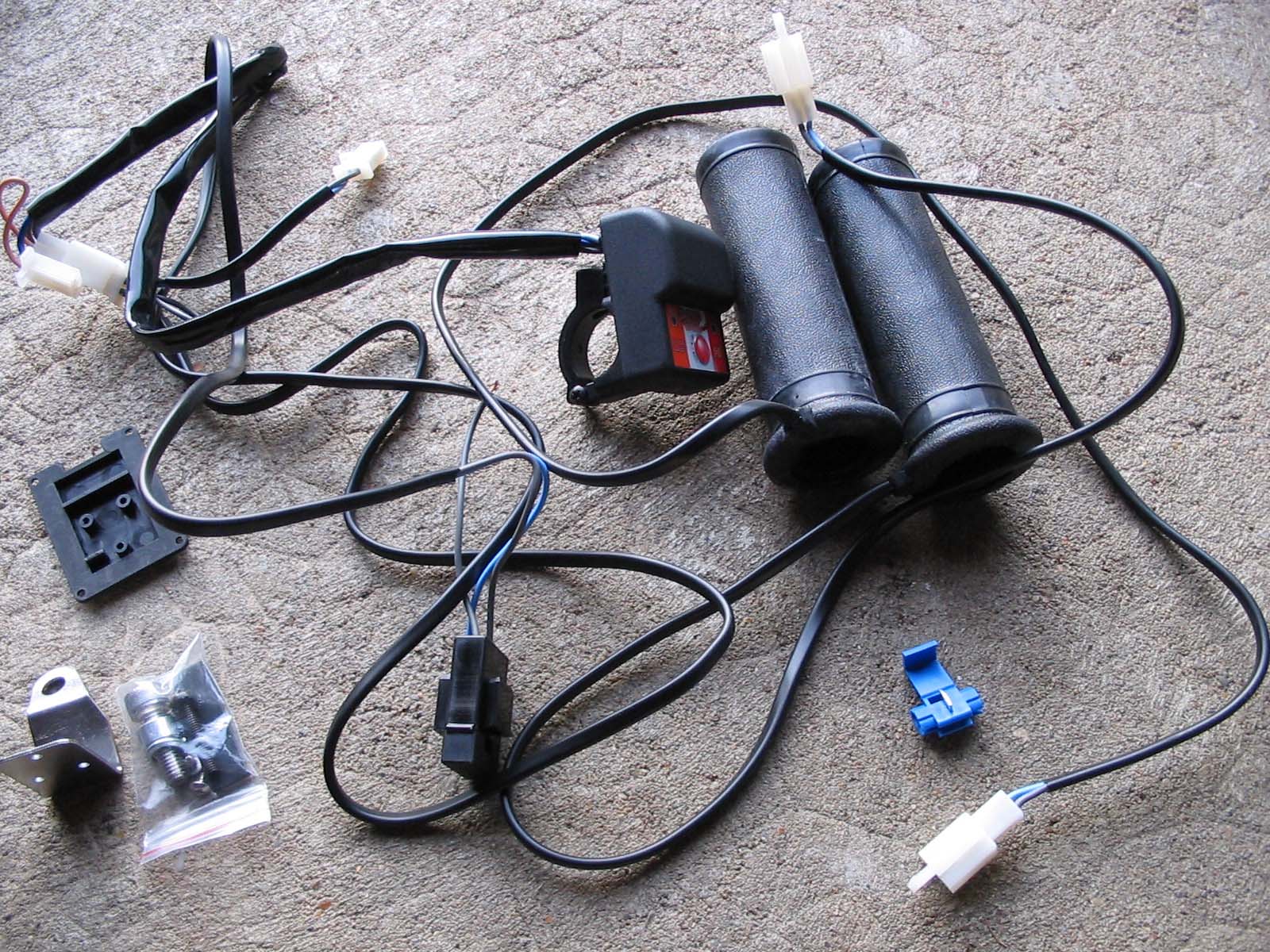

Déballage du kit de montage qui se compose, des poignées, de l'interrupteur 2 positions (Low, High), du faisceau de câbles et son fusible, et d'un lot de visserie et de fixation.

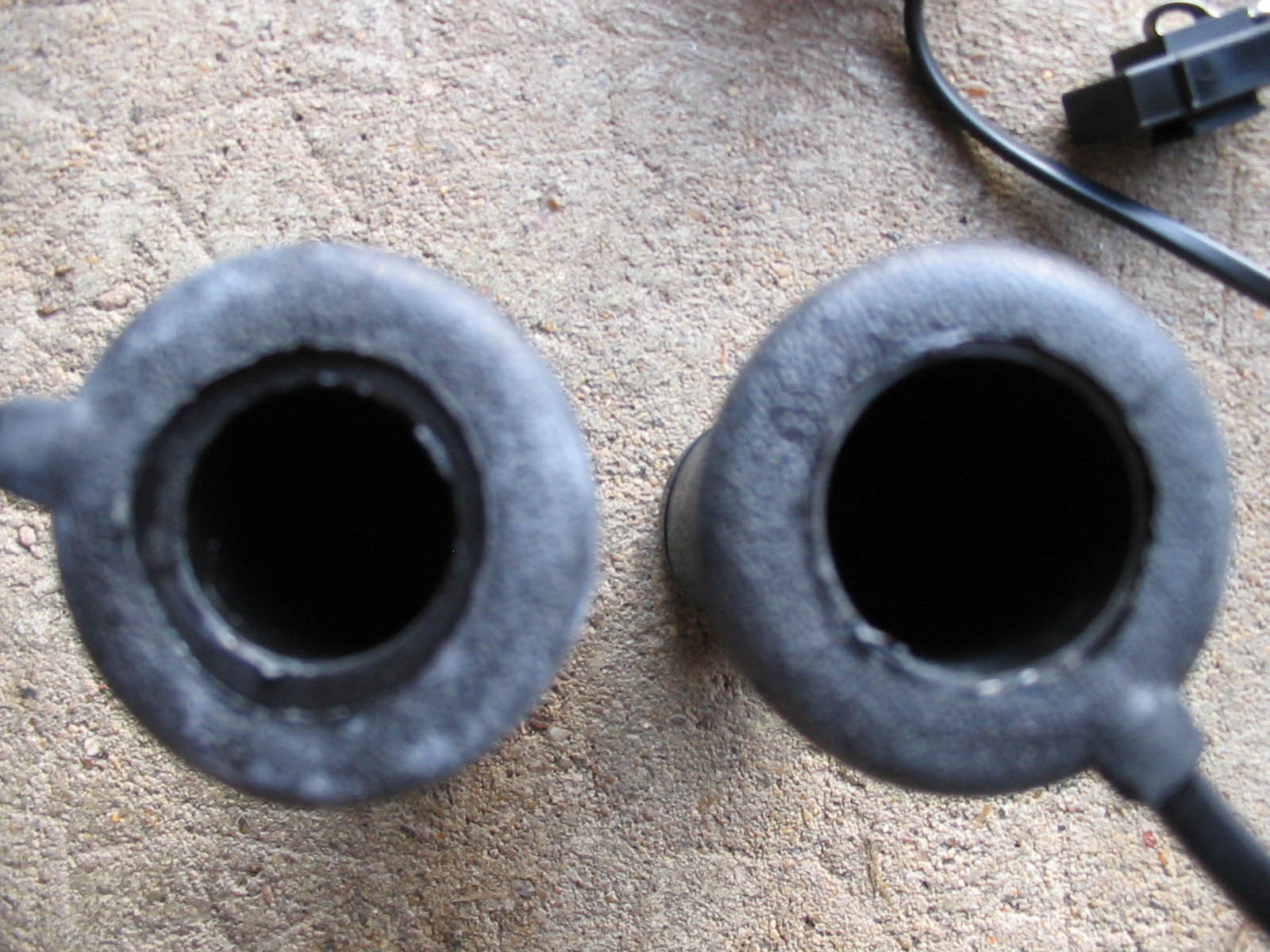

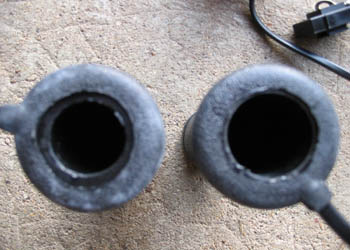

Petite observation au passage, l'une des 2 poignées à un trou plus important, il s'agit de celle de la poignée de gaz.

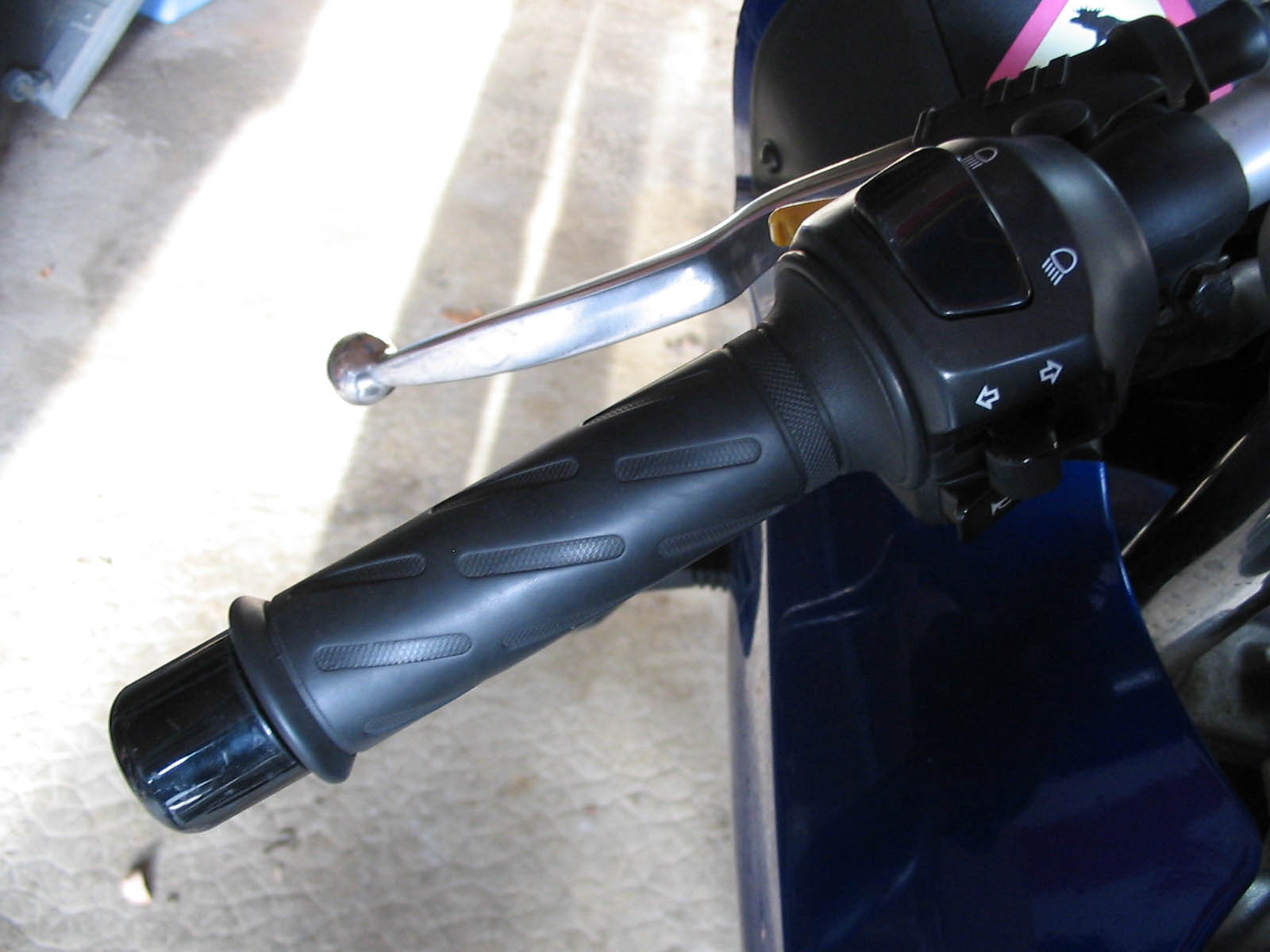

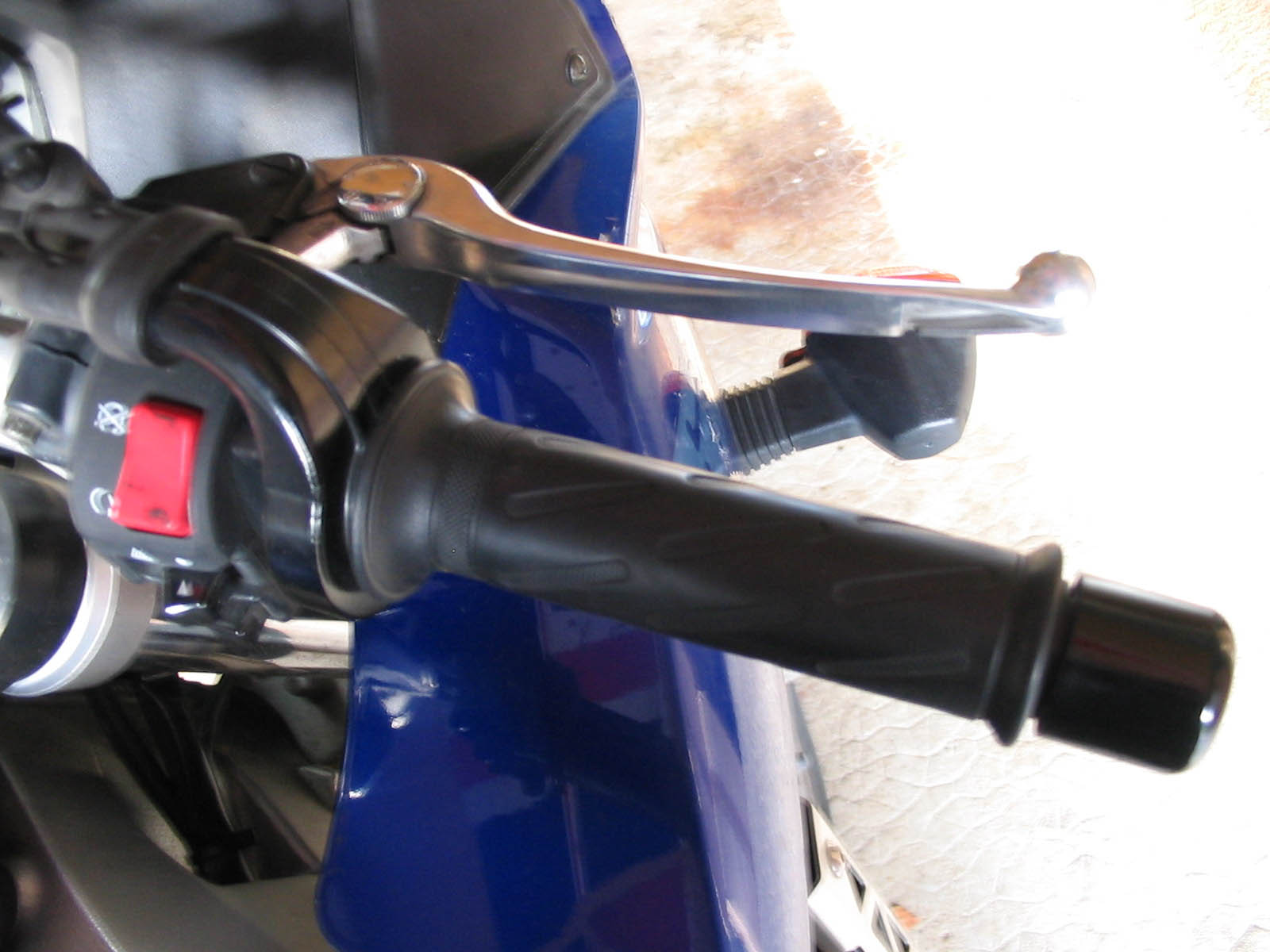

Les 2 poignées d'origine avant démontage.

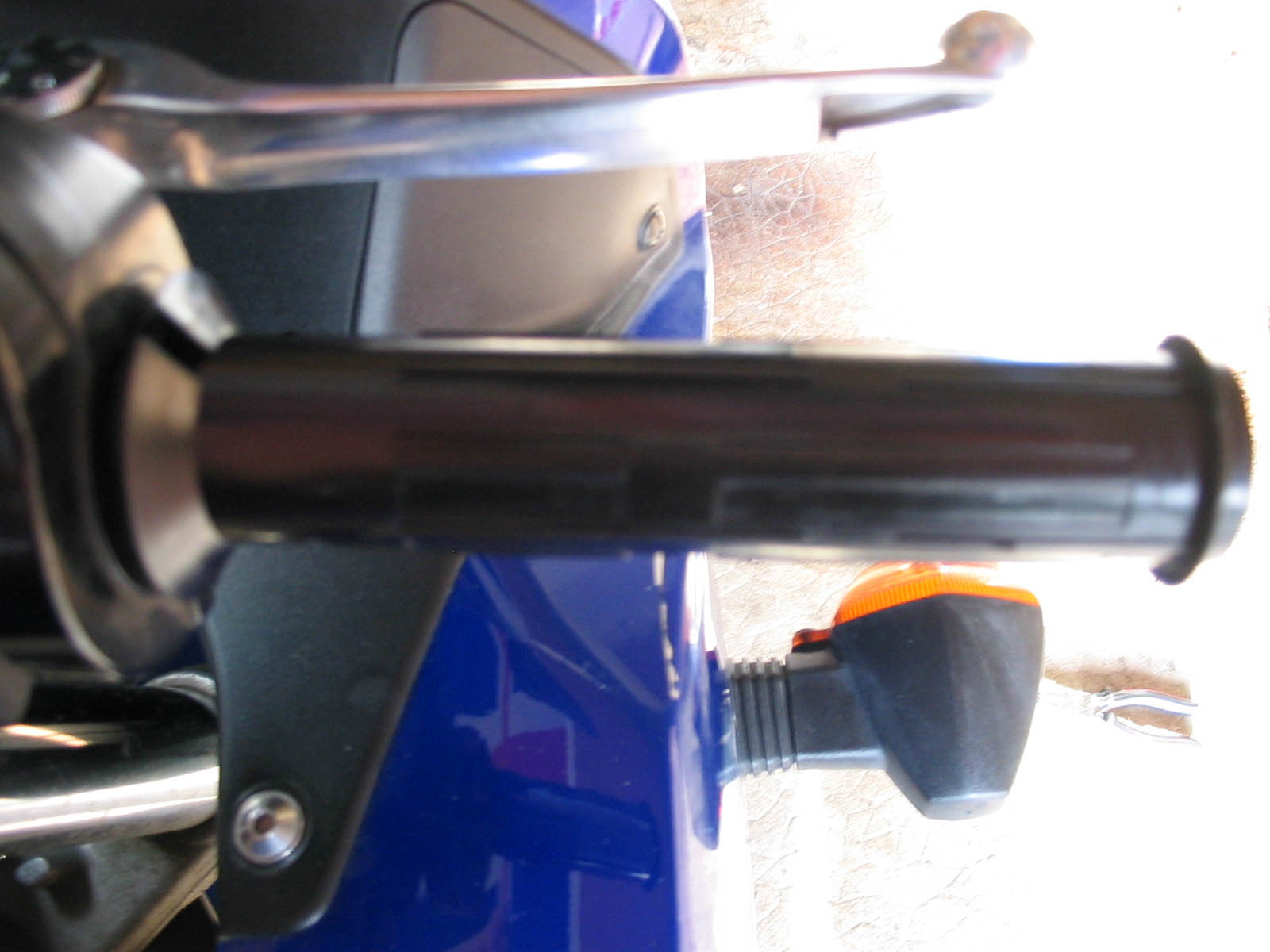

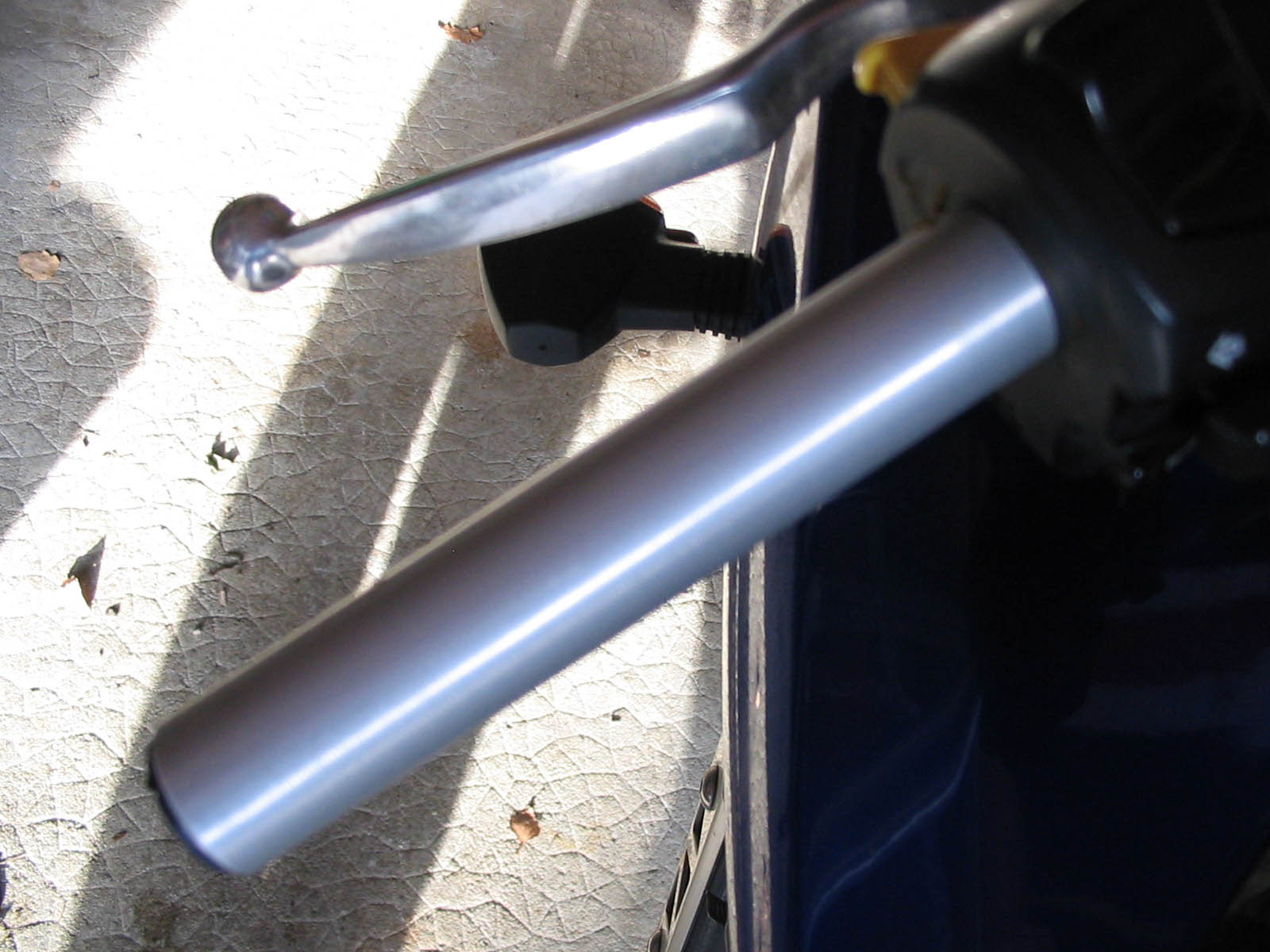

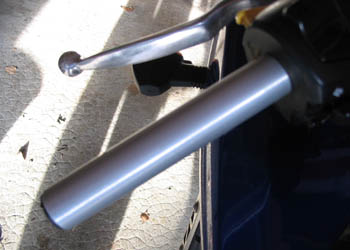

Déshabillage des poignées, et nettoyage des points de colle qui pouvaient rester

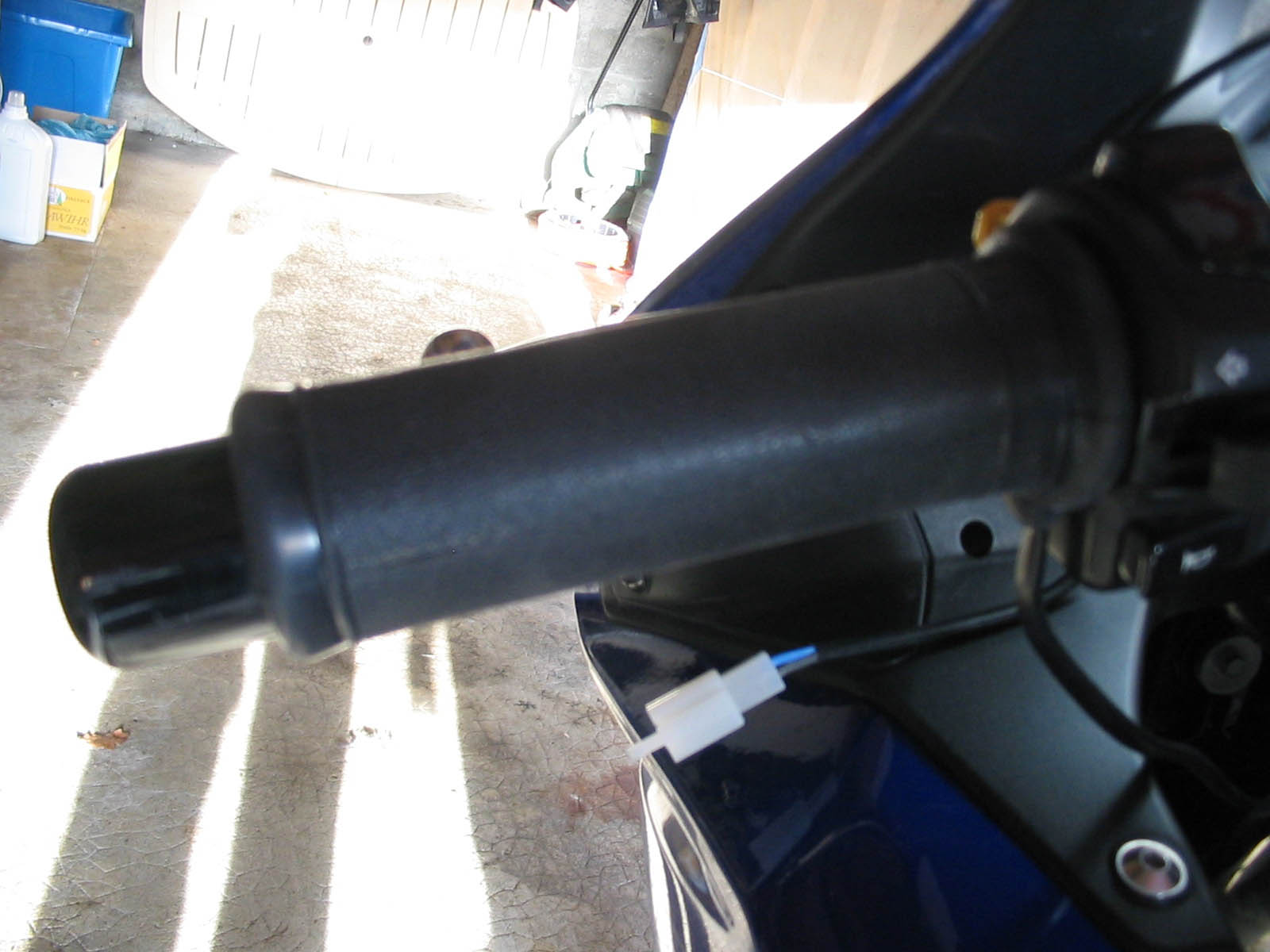

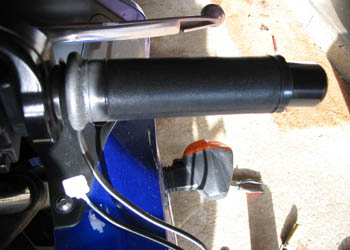

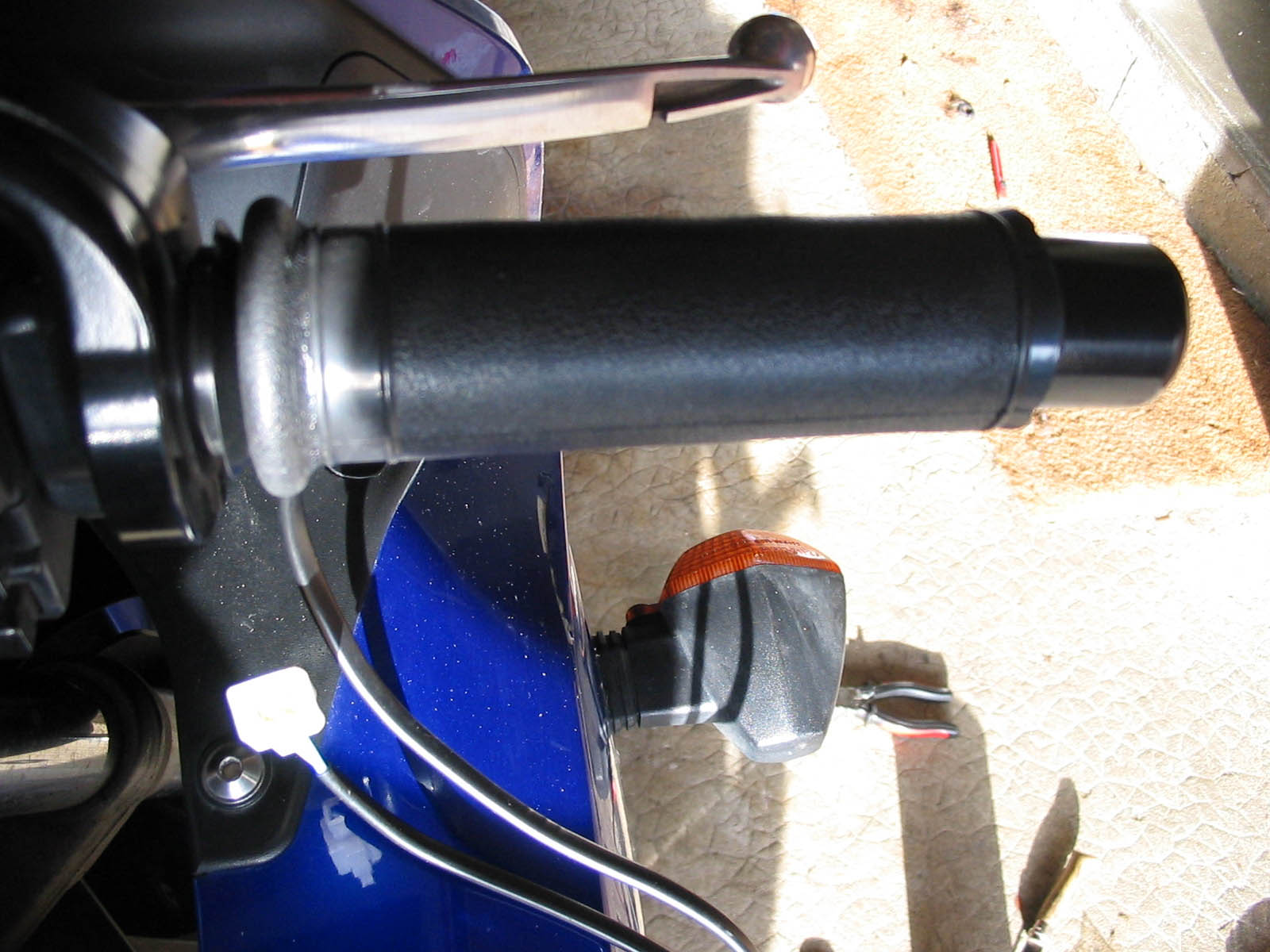

Le montage des poignées avec rajout d'un point de colle pour fixer tout ca.
Attention, penser à fixer les poignées de manière que les fils passent sous les commodos, c'est plus esthétique et moins gènant.
Attention aussi avec la poignée de gaz, il faut lui laisser assez de liberté pour qu'elle puisse revenir d'elle même lorsqu'on la lâche. Pour ce faire ne pas hésiter à retailler l'extrémité de la poignée, ce que j'ai du faire.

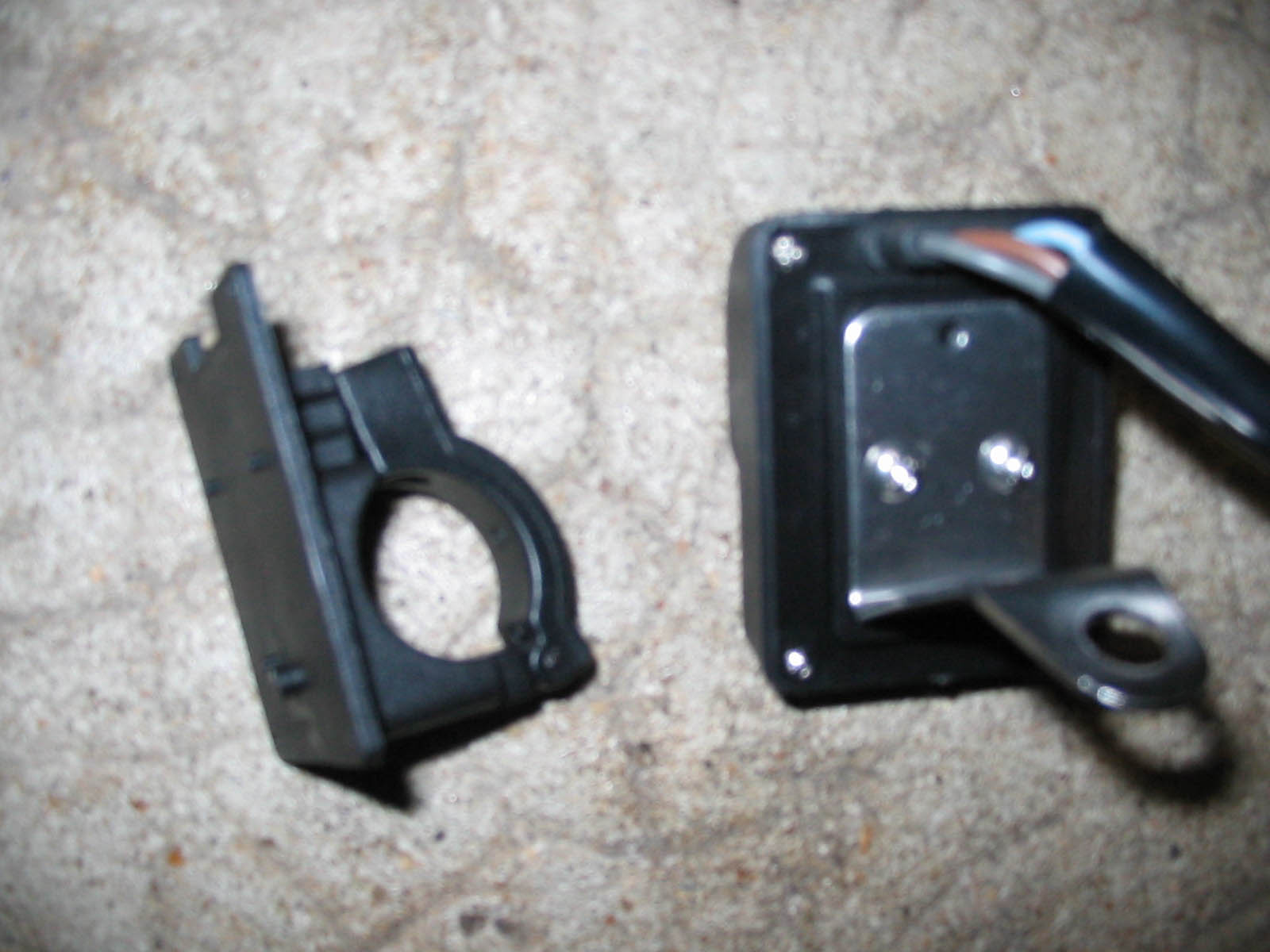

Remplacement du kit de fixation de l'interrupteur. Remplacement de la bague de serrage, impossible à fixer sur les bracelets par manque de place, par un petit support métallique avec une vis (fournis), à fixer sur une des vis du bracelet gauche.

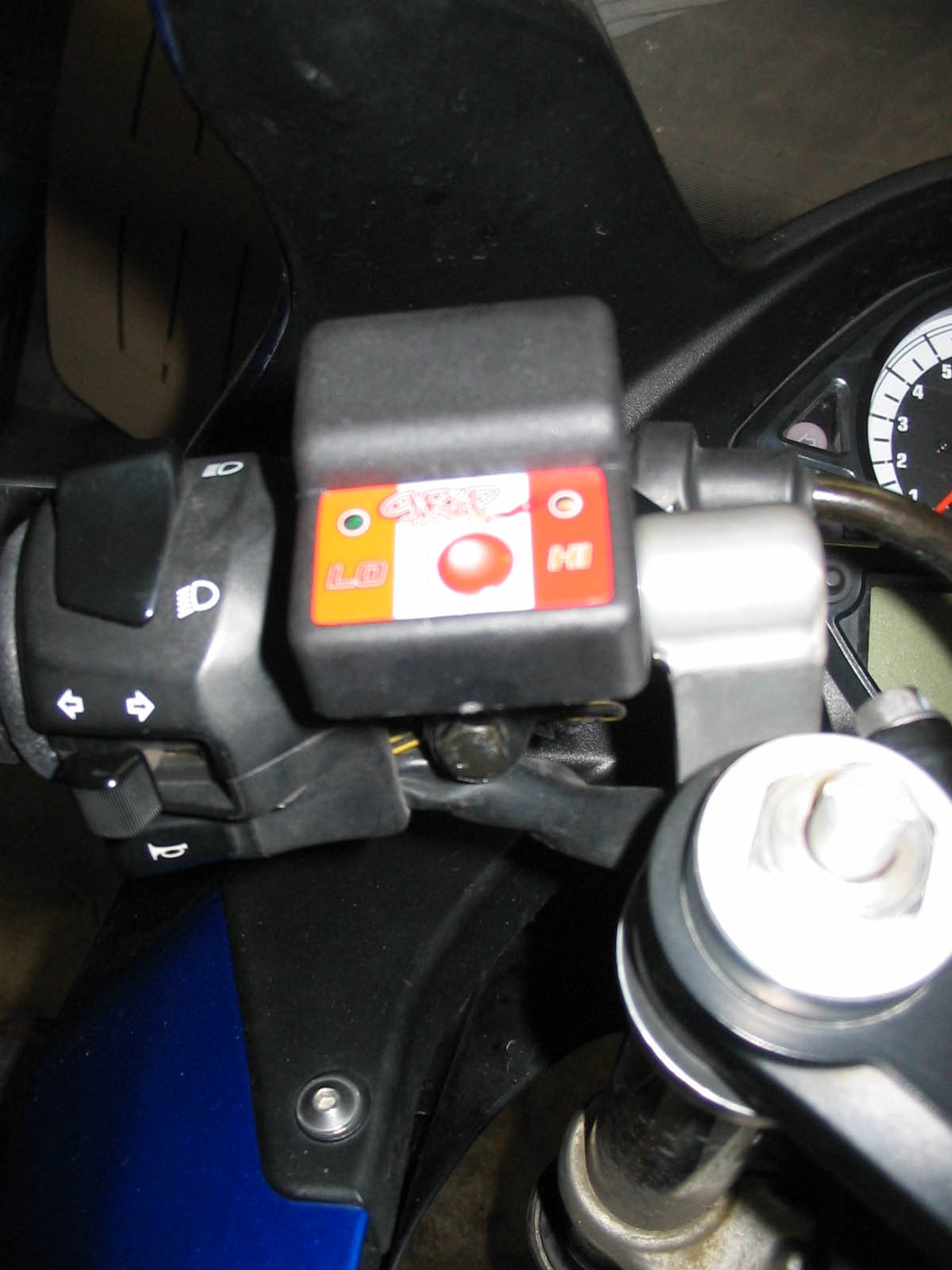

L'interrupteur est maintenant fixé.

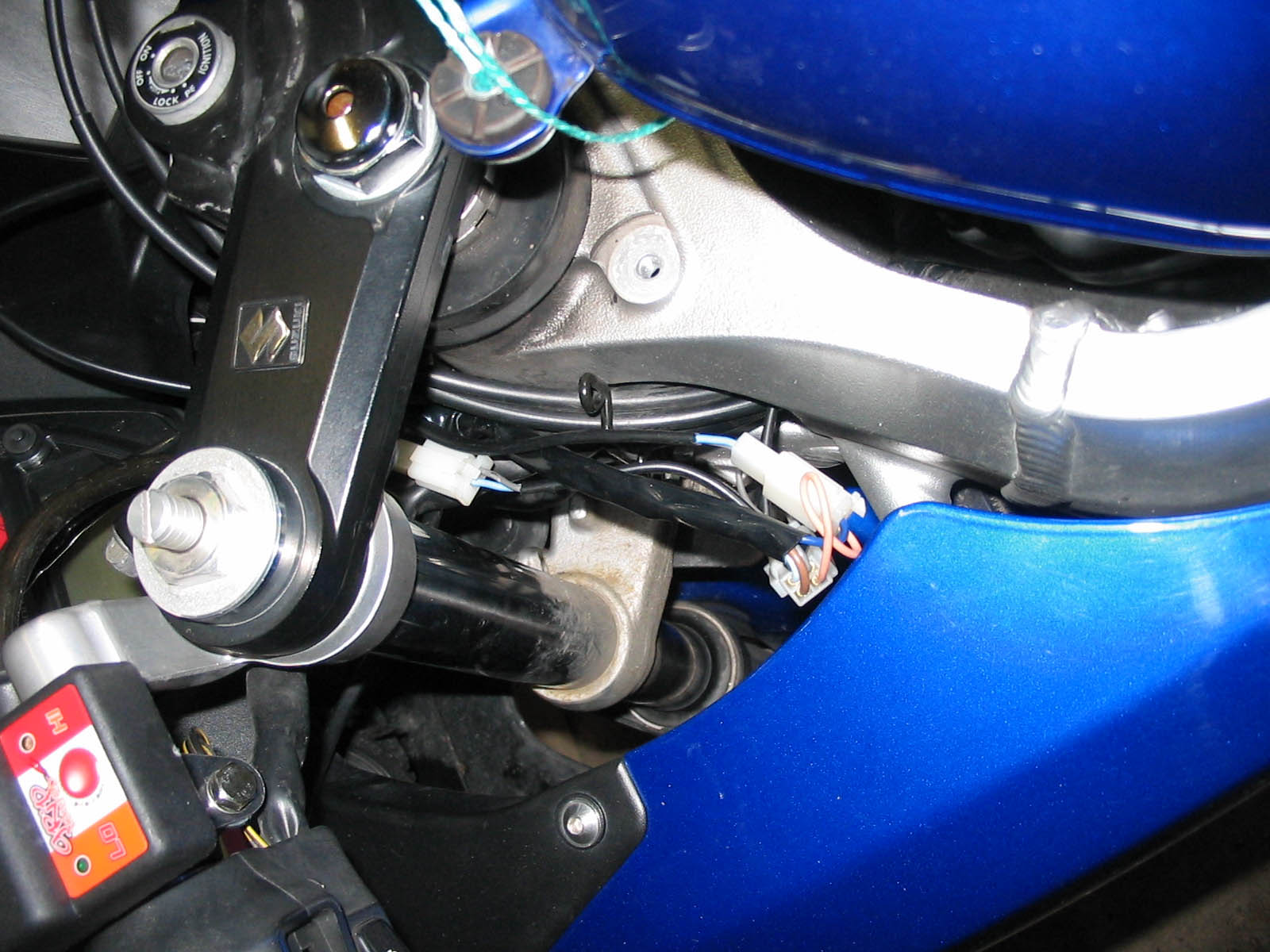

Passage du faisceaux de câbles dans le cadre afin de rejoindre la batterie et la boite de fusibles qui se trouvent sous la selle pilote.
Pour ce faire ne pas hésiter à relever le résevoir car ce n'est pas super accessible pour passer les câbles.

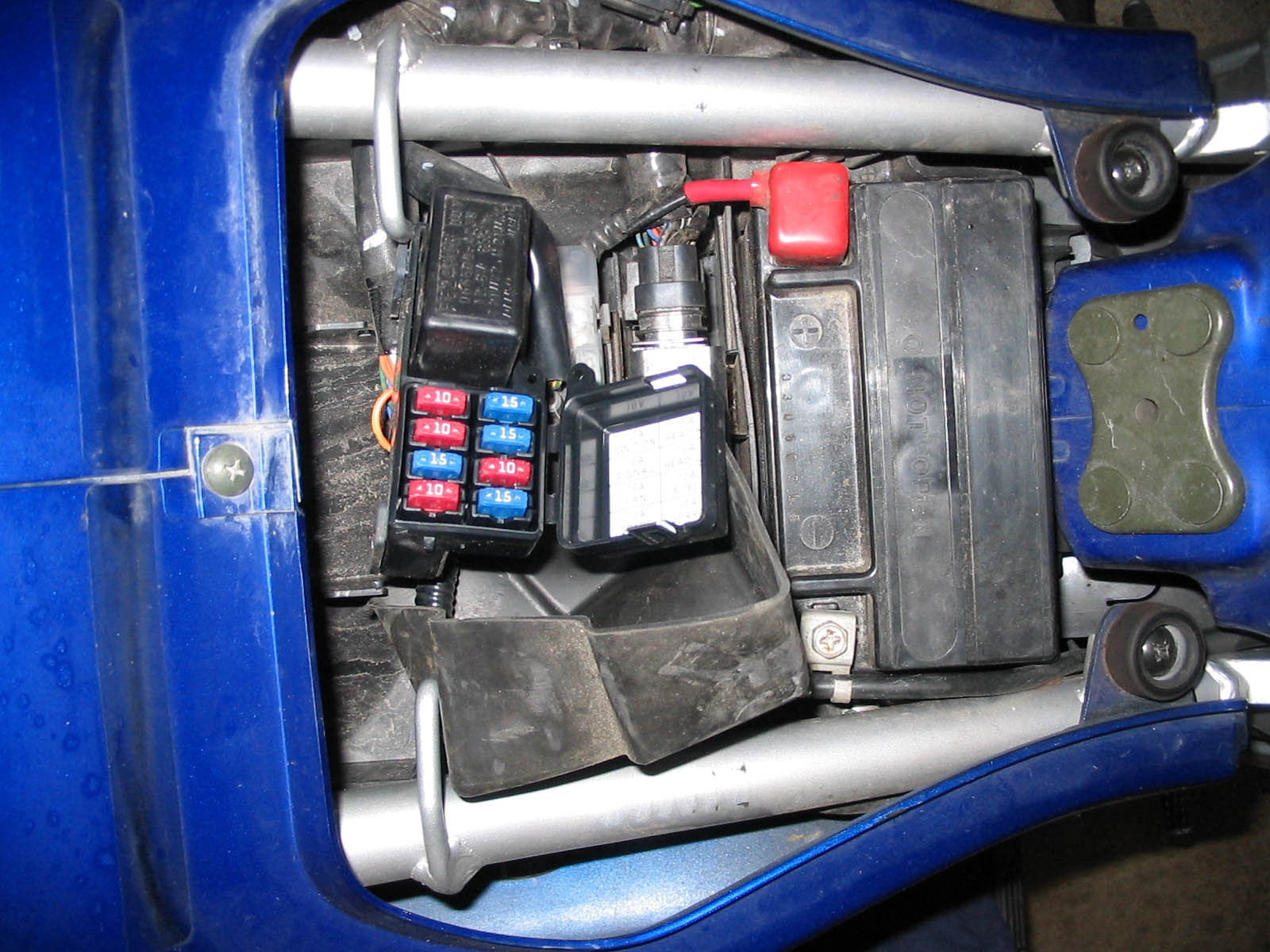

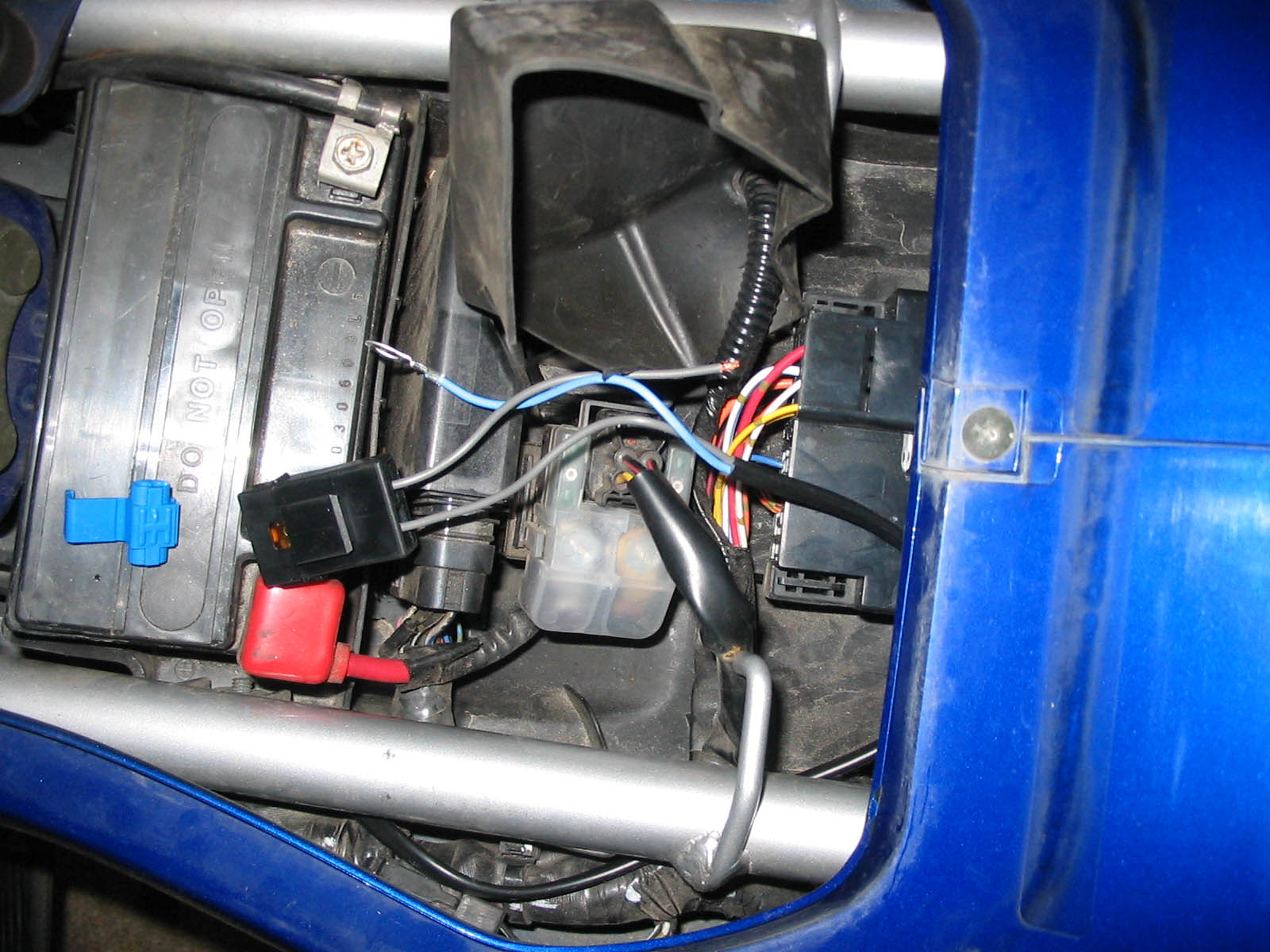

Arrivé à la batterie et à la boite de fusibles secondaire. Ici il faut repérer un fil correspondant à un positif après contact. Moi je me suis bracnhé sur les feux de croisement qui se mettent en tension automatiquement et uniquement après contact.
Ne pas hésiter à consulter le plan de câblage électrique qui peut se trouver dans la RMT, cela évite bien des erreurs et des ennuis !
Juste avant le branchement. + sur les feux de croisement et - sur la masse de la batterie
Pour compléter le montage, il ne reste plus qu'à enrouler les divers connecteurs du faisceau avec de l'adhésif isolant et de regrouper et fixer les câbles avec des serres-câbles et le tour est joué !
Y a plus qu'à tester !
Mourmansk me voila !!!
